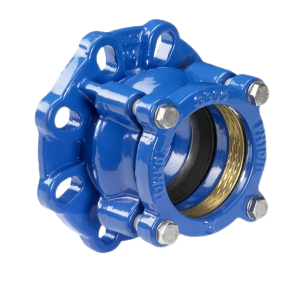

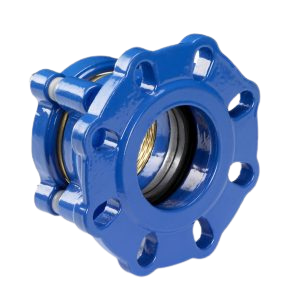

Hegawa FastFit Grip PE/PVC flensadapters

Compleet met universele flensboringen, EPDM-pakkingen, Dacromet-gecoate bouten en moeren. Alle metalen onderdelen zijn voorzien van een epoxycoating (blauwe kleur), 200 micron.

Hegawa FastFit Grip PE/PVC flensadapters

Complete with universal flange drillings, EPDM gaskets, Dacromet coated Bolts and Nuts
All metal parts epoxy coated (blue color), 200 microns

Hegawa FastFit Grip PE/PVC flensadapters

Compleet met universele flensboringen, EPDM-pakkingen, Dacromet-gecoate bouten en moeren. Alle metalen onderdelen zijn voorzien van een epoxycoating (blauwe kleur), 200 micron.

Wissen *** = (Voorbeeld GR.A.063.E.D. of GR.A.063.E.S) 50 65 80 100 125 150 200 250 300 400 E.D. = Dacromet B&B E.S. = Roestvrij staal B&N Nominale maat	Wissen 63 75 90 110 125 140 160 180 200 225 250 280 315 400 Buiten diameter van de buis in mm	Wissen 50/60/65 80 100 125 150 200 250 300 400 Flens DN	Wissen 130 160 180 197 235 257 306 343 375 410 D1	Wissen 107 115 120 138 158 176 185 192 206 219 L3	Wissen 65 70 73 90 110 125 130 140 150 L4	Wissen 90 100 105 115 125 130 140 X	Wissen 6,5 8,0 8,5 9,0 10,5 11,0 12,0 15,0 Y	Wissen 3 4 5 8 Bouten Nee.	Wissen D M 12	Wissen 65 75 90 L	Wissen DN80 3' DN100 4" DN150 6' DN200 8" DN250 10" DN300 12" Flenzen ND	Wissen 63 90 110 125 160 180 225 250 280 315 Buitendiameter van de buis mm	Wissen + 10 PN	Wissen + 16	Wissen + A Flensinformatie	Wissen + D	Wissen + E	Wissen F	Wissen + 150 ANSI	Wissen GR.A.063.* GR.A.075.* GR.A.090.* GR.A.110.* GR.A.125.* GR.A.125A.* GR.A.140.* GR.A.160.* GR.A.180.* GR.A.200.* GR.A.225.* GR.A.250.* GR.A.280.* GR.A.315.* GR.A.400.*** Productcode Hegawa	Wissen 4,5 5,0 6,5 8,5 9,0 12,5 20,5 26,0 Gewicht kg
Nominale maat	Buiten diameter van de buis in mm	Flens DN	D1	L3	L4	X	Y	Bouten			Flenzen ND	Buitendiameter van de buis	PN		Flensinformatie				ANSI	Productcode Hegawa	Gewicht
								Nee.	D	L		mm	10	16	A	D	E	F	150		kg
50	63	50/60/65	130	107	65	90	6,5	3	M 12	65	DN80 3'	63	+	+					+	GR.A.063.***	4,5
65	75	50/60/65																		GR.A.075.***
80	90	80	160	115	70	100	8,0	3	M 12	65	DN80 3'	90	+	+					+	GR.A.090.***	4,5
100	110	100	180	120	73	105	8,5	3	M 12	65	DN100 4"	110	+	+	+	+	+		+	GR.A.110.***	5,0
125	125	100	197	158	110	115	9,0	3	M 12	65	DN100 4"	125	+	+	+	+	+		+	GR.A.125.***	6,5
125	125	125																		GR.A.125A.***
125	140	125																		GR.A.140.***
150	160	150	235	138	90	115	10,5	4	M 12	75	DN150 6'	160	+	+					+	GR.A.160.***	8,5
150	180	150	257	176	125	115	11,0	4	M 12	75	DN150 6'	180	+	+					+	GR.A.180.***	9,0
200	200	200																		GR.A.200.***
200	225	200	306	185	125	125	11,0	5	M 12	90	DN200 8"	225	+	+	+	+	+		+	GR.A.225.***	12,5
250	250	250	343	192	130	130	11,0	5	M 12	90	DN250 10"	250	+	+			+		+	GR.A.250.***	20,5
250	280	250	375	206	140	140	12,0	5	M 12	90	DN250 10"	280	+	+			+		+	GR.A.280.***	20,5
300	315	300	410	219	150	140	15,0	8	M 12	90	DN300 12"	315	+	+			+		+	GR.A.315.***	26,0
400	400	400																		GR.A.400.***
E.D. = Dacromet B&B
E.S. = Roestvrij staal B&N
*** = (Voorbeeld GR.A.063.E.D. of GR.A.063.E.S)
