UNI-Combigrip-koppelingen

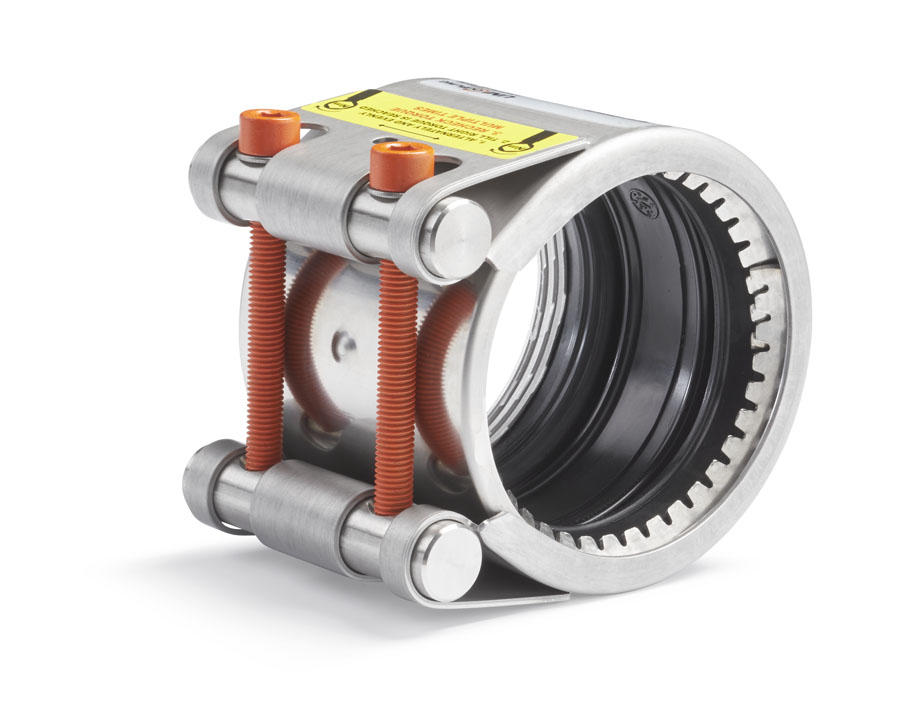

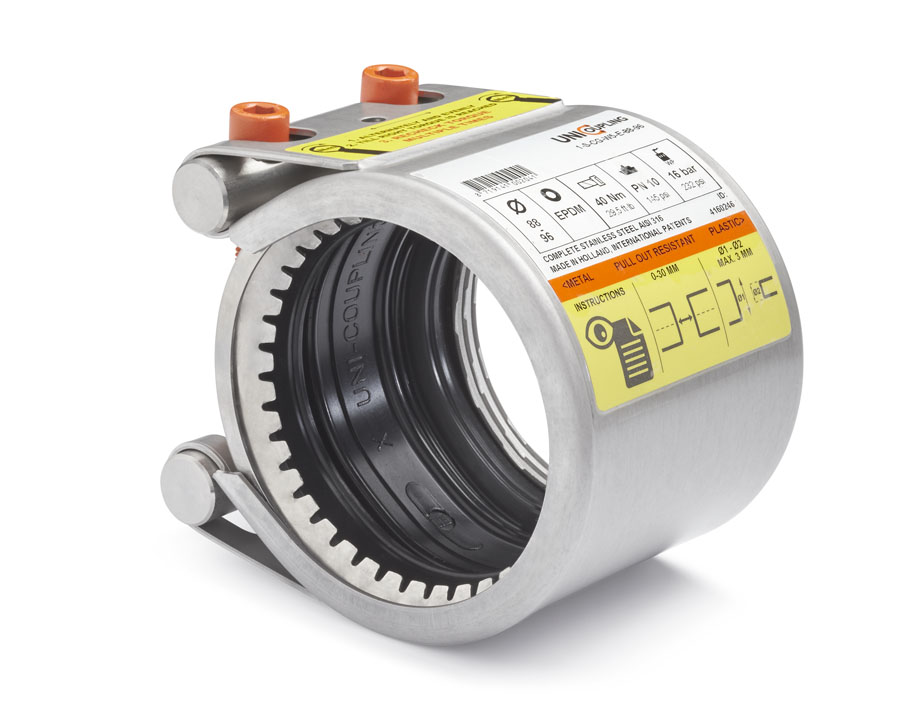

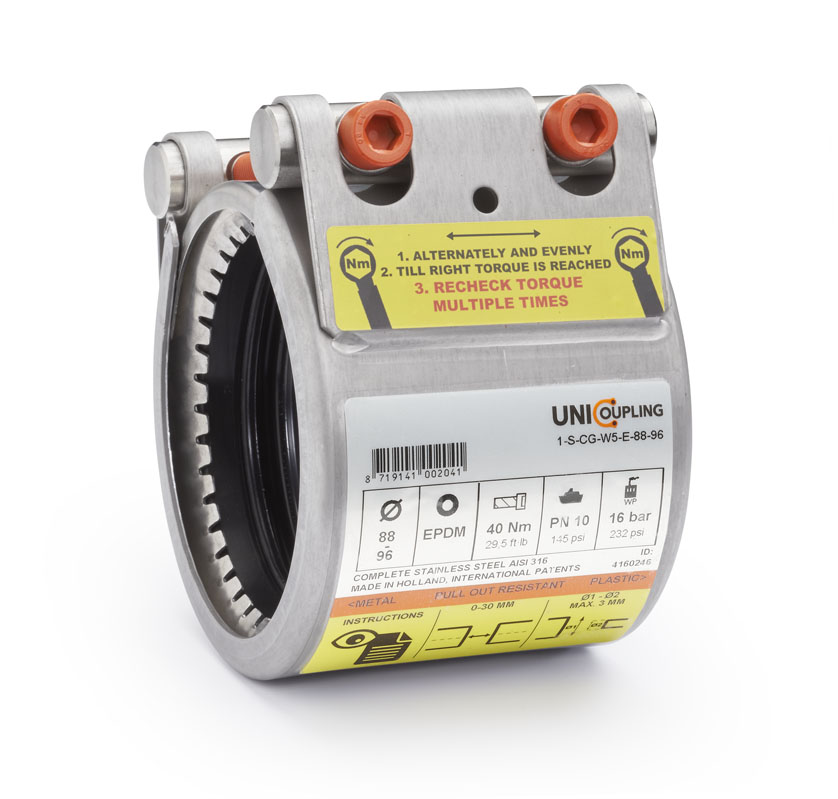

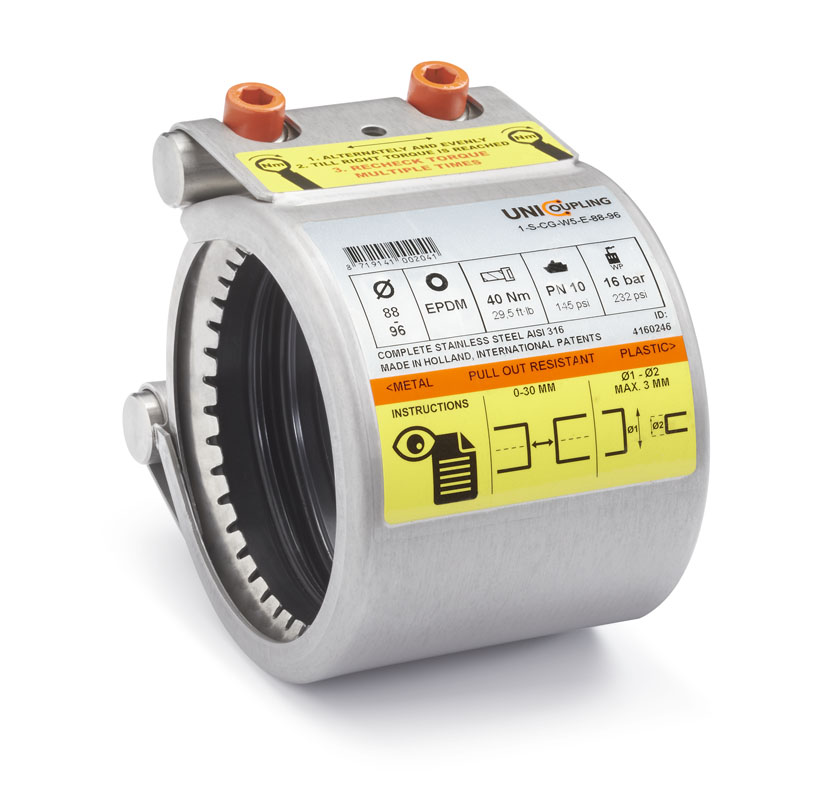

UNI-Combigrip-koppelingen zijn axiale koppelingen die worden gebruikt om kunststofbuizen aan metalen buizen te verbinden. De speciaal ontworpen plastgripring met zijn kenmerkende gekartelde tanden grijpt in de kunststofbuis zonder het oppervlak van de kunststofbuis aan het ene uiteinde van de koppeling te beschadigen, en een gripring met speciaal ontworpen tanden met een progressief verankeringseffect met kogeloplossing aan het andere uiteinde van de koppeling. Het ontwerp van de twee ringen zorgt voor een gelijkmatige drukverdeling over het oppervlak van de buis. Speciaal ontworpen plastgripring voor koppeling zonder het oppervlak te beschadigen. Populaire keuze voor installaties en retrofits, zowel in gebouwen, schepen als procesinstallaties. Geschikt voor hoekvervorming, trillingen en vacuüm. Verkrijgbaar in maten van 39 mm tot 640 mm.

UNI-Combigrip-koppelingen

Quality: W5 (standard), W2 (on request)
Sealing: EPDM & NBR (standard), VITON (on request)
Temparature: -30 °C – +180 °C
Medium: Water, Gas, Petroleum, Helium
Pipe material: Steel, Cast Iron, PE, PVC-C, PVC-U, ABS, PP, PB
Gripring: 2 Axial Restraint Rings (1 Gripring, 1 Plastgripring)

Follow fitting/disassembly instructions
The pressure values are valid for radial rigid carbon steel pipes with a minimal wall thickness under static loads

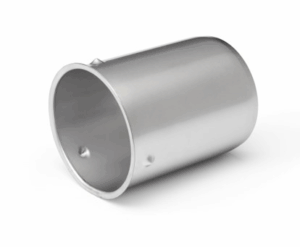

Strip inserts are required for special applications
Free from paint wetting disruptive substances
Article Nr. S2 = 2 pieces, S3 = 3 pieces, S4 = 4 pieces

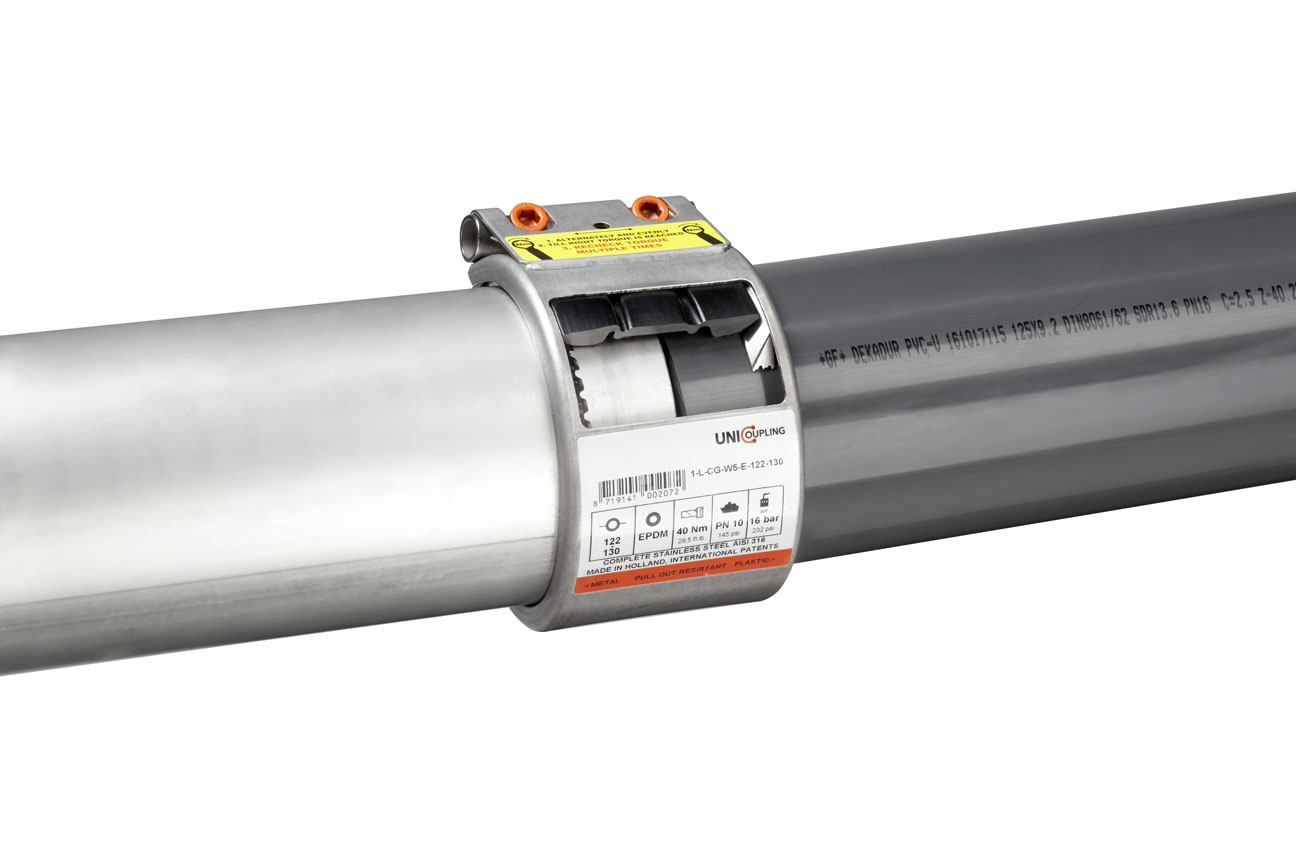

Geen problemen meer met koppelingen tussen kunststof en metalen buizen dankzij UNI-Combigrip

UNI-Combigrip-koppelingen

Werkdruk voor industriële en landgebonden toepassingen met een veiligheidsfactor van 1,5x in bar en voor maritieme toepassingen met een veiligheidsfactor van 4x in bar.

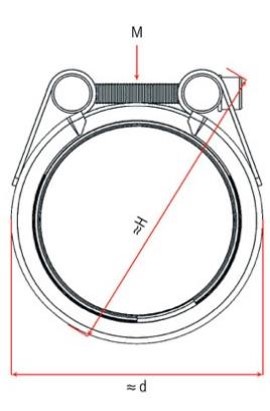

Artikelnummer Wissen * E voor EPDM, N voor NBR 1-S-CG-W5--39-43 1-S-CG-W5--47,5-52,5 1-S-CG-W5--58-64 1-S-CG-W5--72-80 1-S-CG-W5--88-96 1-S-CG-W5--104-112 1-S-CG-W5--108-115 1-S-CG-W5--122-130 1-S-CG-W5--137-145 1-S-CG-W5--157-165 1-S-CG-W5--164-172 1-SE-CG-W5--72-80 1-SE-CG-W5--88-96 1-SE-CG-W5--104-112 1-SE-CG-W5--108-115 1-SE-CG-W5--122-130 1-SE-CG-W5--137-145 1-SE-CG-W5--157-165 1-SE-CG-W5--164-172 2-S-CG-B-W5--172-185 2-S-CG-B-W5--195-208 2-S-CG-B-W5--215-228 2-S-CG-B-W5--247-260 2-S-CG-B-W5--269-282 2-S-CG-B-W5--312-325 2-S-CG-B-W5--350-363 2-S-CG-C-W5--172-185 2-S-CG-C-W5--195-208 2-S-CG-C-W5--215-228 2-S-CG-C-W5--247-260 2-S-CG-C-W5--269-282 2-S-CG-C-W5--312-325 2-S-CG-C-W5--350-363 2-S-CG-C-W5--395-408 2-S-CG-G-W5--312-325 2-S-CG-G-W5--350-363 2-S-CG-G-W5--395-408 2-S2-CG-C-W5--447-460 2-S2-CG-C-W5--502-515 2-S2-CG-G-W5--447-460 2-S2-CG-G-W5--502-515 2-S3-CG-G-W5--557-570 2-S4-CG-G-W5-*-627-640	OD Ø min. Wissen 39 47,5 58 72 88 104 108 122 137 157 164 172 195 215 247 269 312 350 395 447 502 557 627	OD Ø max. Wissen 43 52,5 64 80 96 112 115 130 145 165 172 185 208 228 260 282 325 363 408 460 515 570 640	OD Ø Nominaal Wissen 42,4/40 48,3/50 60,3/63 73/75/76,1/79,5 88,9/90 104,8/108/110 108/110/114,3 125/127/129 139,7/140/141,3/141,6 159/160 165/168,3 180 200/202/203/204/205/206/208 219.1/220/222/224/225/226/228 250/252/254/255/256/257/259 272/273.1/274/275/278/280 315/316/318/320/321/323,9 353/354/355/355,6/356/358/360/362 398/399/400/403/404/405/406/406.4/408 448/450/452/453/454/456/457.2/459/460 504/506/507/508/510/512/514/515 558/559/560/564/568 630/632/633/634/635/640	Industrieel en landgebonden Wissen 6 10 16 Druk PN	Marine Wissen 2,5 6 10 Druk PN	≈ b Wissen 60 75 95 110 140 142 146	cmax Wissen 15 25 30 40	≈ d Wissen 66 74 85 108 124 141 158 186 205 212 223 246 266 298 320 363 401 446 498 553 608 678	≈ H Wissen 104 112 125 164 170 187 202 238 249 255 262 272 292 324 346 389 427 472 524 579 634 704	M Wissen M8 M10 M12 M16	Gewicht kg Wissen 0,40 0,50 0,60 1,00 1,10 1,20 1,40 1,50 1,70 1,80 2,20 2,30 2,40 3,50 3,70 3,80 4,98 5,44 5,84 6,23 6,48 6,80 6,92 7,30 7,78 8,10 8,54 8,64 8,65 9,49 10,49 11,11 12,20 13,10 13,49 14,48 17,47 19,30 21,13 23,47
				Druk PN	Druk PN
1-S-CG-W5-*-39-43	39	43	42,4/40	16	10	60	15	66	104	M8	0,40
1-S-CG-W5-*-47,5-52,5	47,5	52,5	48,3/50	16	10	60	15	74	112	M8	0,50
1-S-CG-W5-*-58-64	58	64	60,3/63	16	10	75	25	85	125	M8	0,60
1-S-CG-W5-*-72-80	72	80	73/75/76,1/79,5	16	10	95	30	108	164	M10	1,40
1-S-CG-W5-*-88-96	88	96	88,9/90	16	10	95	30	124	170	M10	1,50
1-S-CG-W5-*-104-112	104	112	104,8/108/110	16	10	95	30	141	187	M10	1,70
1-S-CG-W5-*-108-115	108	115	108/110/114,3	16	10	95	30	141	187	M10	1,70
1-S-CG-W5-*-122-130	122	130	125/127/129	16	10	95	30	158	202	M10	1,80
1-S-CG-W5-*-137-145	137	145	139,7/140/141,3/141,6	16	10	110	40	186	238	M12	3,50
1-S-CG-W5-*-157-165	157	165	159/160	16	10	110	40	205	255	M12	3,70
1-S-CG-W5-*-164-172	164	172	165/168,3	16	10	110	40	212	262	M12	3,80

1-SE-CG-W5-*-72-80	72	80		10	6	95	30	108	164	M10	1,00
1-SE-CG-W5-*-88-96	88	96	88,9/90	10	6	95	30	124	170	M10	1,00
1-SE-CG-W5-*-104-112	104	112	104,8/108/110	10	6	95	30	141	187	M10	1,10
1-SE-CG-W5-*-108-115	108	115	108/110/114,3	10	6	95	30	141	187	M10	1,20
1-SE-CG-W5-*-122-130	122	130	125/127/129	10	6	95	30	158	202	M10	1,20
1-SE-CG-W5-*-137-145	137	145	139,7/140/141,3/141,6	10	6	110	40	186	238	M12	2,20
1-SE-CG-W5-*-157-165	157	165	159/160	10	6	110	40	205	255	M12	2,30
1-SE-CG-W5-*-164-172	164	172	165/168,3	10	6	110	40	212	262	M12	2,40

2-S-CG-C-W5-*-172-185	172	185	180	16	10	142	40	223	249	M16	6,23
2-S-CG-C-W5-*-195-208	195	208	200/202/203/204/205/206/208	16	10	142	40	246	272	M16	6,80
2-S-CG-C-W5-*-215-228	215	228	219.1/220/222/224/225/226/228	16	10	142	40	266	292	M16	7,30
2-S-CG-C-W5-*-247-260	247	260	250/252/254/255/256/257/259	16	10	142	40	298	324	M16	8,10
2-S-CG-C-W5-*-269-282	269	282	272/273.1/274/275/278/280	16	10	142	40	320	346	M16	8,65
2-S-CG-G-W5-*-312-325	312	325	315/316/318/320/321/323,9	16	10	146	40	363	389	M16	11,11
2-S-CG-G-W5-*-350-363	350	363	353/354/355/355,6/356/358/360/362	16	10	146	40	401	427	M16	12,20

2-S-CG-B-W5-*-172-185	172	185	180	10	6	140	40	223	249	M16	4,98
2-S-CG-B-W5-*-195-208	195	208	200/202/203/204/205/206/208	10	6	140	40	246	272	M16	5,44
2-S-CG-B-W5-*-215-228	215	228	219.1/220/222/224/225/226/228	10	6	140	40	266	292	M16	5,84
2-S-CG-B-W5-*-247-260	247	260	250/252/254/255/256/257/259	10	6	140	40	298	324	M16	6,48
2-S-CG-B-W5-*-269-282	269	282	272/273.1/274/275/278/280	10	6	140	40	320	346	M16	6,92
2-S-CG-C-W5-*-312-325	312	325	315/316/318/320/321/323,9	10	6	142	40	363	389	M16	8,64
2-S-CG-C-W5-*-350-363	350	363	353/354/355/355,6/356/358/360/362	10	6	142	40	401	427	M16	9,49
2-S-CG-G-W5-*-395-408	395	408	398/399/400/403/404/405/406/406.4/408	10	6	146	40	446	472	M16	13,49
2-S2-CG-G-W5-*-447-460	447	460	448/450/452/453/454/456/457.2/459/460	10	6	146	40	498	524	M16	17,47
2-S2-CG-G-W5-*-502-515	502	515	504/506/507/508/510/512/514/515	10	6	146	40	553	579	M16	19,30

2-S-CG-B-W5-*-312-325	312	325	315/316/318/320/321/323,9	6	2,5	140	40	363	389	M16	7,78
2-S-CG-B-W5-*-350-363	350	363	353/354/355/355,6/356/358/360/362	6	2,5	140	40	401	427	M16	8,54
2-S-CG-C-W5-*-395-408	395	408	398/399/400/403/404/405/406/406.4/408	6	2,5	142	40	446	472	M16	10,49
2-S2-CG-C-W5-*-447-460	447	460	448/450/452/453/454/456/457.2/459/460	6	2,5	142	40	498	524	M16	13,10
2-S2-CG-C-W5-*-502-515	502	515	504/506/507/508/510/512/514/515	6	2,5	142	40	553	579	M16	14,48
2-S3-CG-G-W5-*-557-570	557	570	558/559/560/564/568	6	2,5	146	40	608	634	M16	21,13
2-S4-CG-G-W5-*-627-640	627	640	630/632/633/634/635/640	6	2,5	146	40	678	704	M16	23,47

* E voor EPDM, N voor NBR
